EES288用户手册¶
1 概述¶
EES-288是基于Xilinx Zynq-7000 系列FPGA的最小系统板。主芯片XC7Z010CLG400-1内部含有集成处理系统(PS)和可编程逻辑资源(PL)。PS部分集成了功能丰富的两颗ARM Cortex-A9核心，同时还包含片上存储器、外部存储接口和一组丰富的I/O外设，可以灵活应用于具有FX8接口的FPGA母板。EES-288提供SD接口、UART接口以及USB 2.0接口，可以与大量外设进行通信，使其广泛应用在便携式、低功耗应用。另外还提供了一个Ethernet接口，该接口兼容IEEE 802.3标准，支持10/100/1000M传输速率,可以满足不同的网络应用开发。搭配Xilinx的ISE 软件和Vivado软件，可灵活的进行系统设计和开发，它为所有可编程SOC提供了一个硬件设计开发环境。

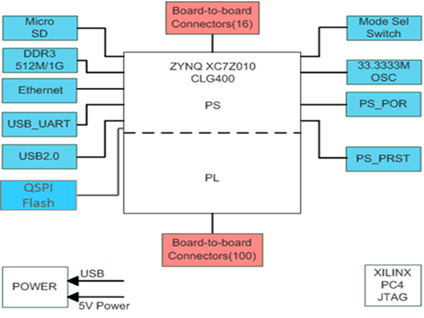

图1 EES288电路板体系结构图
硬件规格：
PS
- Zynq-7 XC7Z010-CLG400-1
- 1GB DDR3 Memory SODIMM
- 128Mb Quad SPI Flash memory
- Secure Digital (SD) connector
- USB-to-UART bridge
- 10/100/1000M Ethernet PHY
- USB2.0 PHY
PL
- 2 Bit User LED
- 2个2*8 PMOD输出接口
- 2个80pin 的FX8连接器

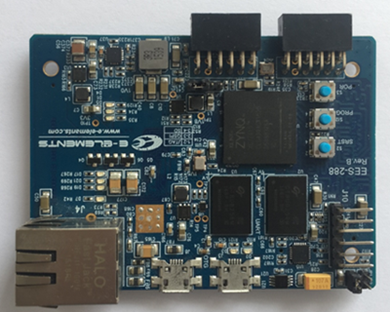

图2 EES288实验板实物框图
2 FPGA¶
EES-288核心板上包含的主芯片xc7z010-clg400-1是基于Xilinx zynq-7000 的全可编程SOC器件。Zynq-7000系列SOC器件在单一芯片上集成了功能丰富的处理系统(PS)和可编程序逻辑(PL)资源。处理器系统包含一个功能丰富的双核ARM Cortex-A9核心，并采用了高性能、低功耗的28 nm工艺技术实现。同时，它还包含片上存储器、外部存储接口和一组丰富的I/O外设。
zynq-7000 AP SOC由以下主要功能模块构成: 处理系统(PS) 、应用处理器单元(APU)、内存接口、I/O外设(IOP)及可编程逻辑(PL)资源等。Zynq-7000系列FPGA芯片的功能模块图如下图所示：

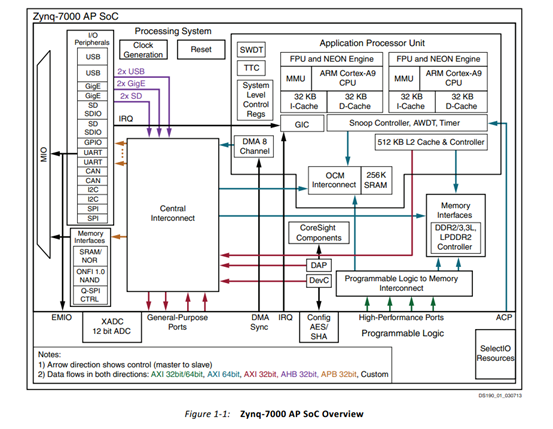

图3 ZYNQ-7000 FPGA 功能模块图
3 板卡供电¶
最小系统板采用USB接口提供5V的电压供电，板上提供了两个Micro-USB接口，功能分别为USB-OTG（J8）和USB-JTAG（J3），其中USB-JTAG接口可以用于为板卡供电。板卡上提供电压转换电路将USB输入的5V电压转换为板卡上各类芯片需要的工作电压。上电成功后橙色LED灯（D3）点亮。
4 时钟模块¶
板上提供了一个100MHz的晶振用作系统时钟和一个33.33MHz的晶振做处理系统的时钟，分别与PL端全局时钟输入脚K17以及PS端系统时钟输入脚E7相连。
| 名称 | 原理图标号 | FPGA IO PIN |
| 系统时钟 | FPGA_CLK0 | K17 |
| 处理器时钟 | PS_CLK | E7 |
5 FPGA配置¶
EES288支持三种方式启动，分别是JTAG、QSPI flash以及SD card。不同启动方式的选择电路如图4所示。
图4 BOOT SEL电路图
表2 不同启动方式的跳线连接设置
| Jumber position | |
| 1-2 | JTAG |
| 2-3 | QSPI |
| 3-4 | SD CARD |
跳线设置方法如表2所示，当跳线1和跳线2连接时，启动方式为JTAG模式，以此类推。用户可以根据自己的需要选择不同的启动方式。
6 复位模块¶
板上提供了三个按钮，分别实现FPGA编程复位(FPGA_PROG#)、处理系统复位(PS_SRST#)以及处理系统上电复位(PS_POR#)，具体的接口电路如图5所示：
图5 SW接口电路图
表3 SW接口与FPGA接口的连接关系
| U1 FPGA Pin | Schematic Net Name | Controlled SW |
|---|---|---|
| B10 | PS_SRST# | S2 |
| C7 | PS_POR#_SW | S3 |
| L6 | FPGA_PROG# | S12 |
7 JTAG接口¶

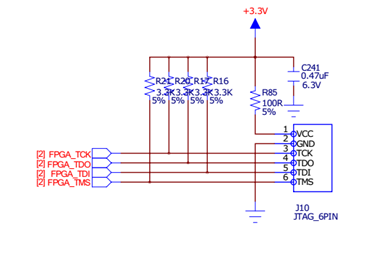

在子板上提供了一个JTAG下载和调试的接口， JTAG的下载电路图如下图所示：
图6 JTAG下载电路图
表4 JTAG接口与FPGA接口的连接关系
| U1 FPGA Pin | Schematic Net Name | ARM JTAG Pin Number |
|---|---|---|
| G11 | FPGA_TCK | 3 |
| H13 | FPGA_TDO | 4 |
| G14 | FPGA_TDI | 5 |
| G12 | FPGA_TMS | 6 |
8 PS LED模块¶
电路板上提供了2个PS LED灯，具体的连接电路图如下图所示：
图7 用户LED接口电路图
表5 PS LED接口与FPGA接口的连接关系
| U1 FPGA Pin | Schematic Net Name | Controlled LED |
|---|---|---|
| D5 | PS_MIO8 | D1 |
| D8 | MIO7 | D5 |
9 DDR3存储模块¶
这块开发板上包括两颗Micro MT41J256M16 RE-125的内存芯片，总容量4GB DDR3 SDRAM。DDR3是与Zynq芯片的PS部分相连。供电电压是1.5V。
10 QSPI Flash模块¶
N25Q128(16 mb x 8)是一个128bit的串行闪存，具有先进的写保护机制。他是通过一个高速spi兼容的总线工作在XIP（“执行到位”）模式，这个N25Q128支持创新、高性能四/双I/O指令，这些新的指令允许双或四传输带宽为阅读和程序操作。内存可以操作的三种不同的协议为：
- 标准SPI(扩展SPI协议)
- 四I / O SPI
- 对偶I / O SPI

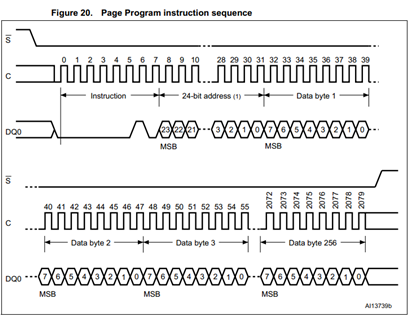

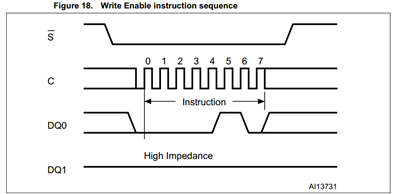

其读写时序如下图所示：

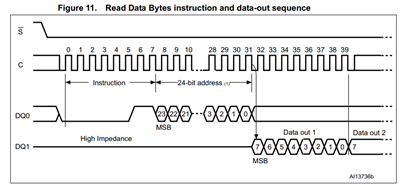

图8 QSPI Flash读写时序图
该芯片与FPGA芯片的I/O引脚的连接关系如下原理图所示：
图9 FLASH芯片接口原理图
表6 NOR FLASH与FPGA的连接关系
| U1-C FPGA Pin | Schematic Net Name | U43 BPI Flash | |
| Pin Number | Pin Name | ||
| A5(MIO6) | QSPI_CLK | 16 | CLK |
| B8(MIO2) | QSPI_IO0 | 15 | DQ0 |
| B7(MIO4) | QSPI_IO2 | 9 | DQ2_VPP_WP# |
| A6(MIO5) | QSPI_IO3 | 1 | DQ3_HOLD# |
| A7(MIO1) | QSPI_CS# | 7 | CS# |
| D6(MIO3) | QSPI_IO1 | 8 | DQ1 |
11 SD模块¶

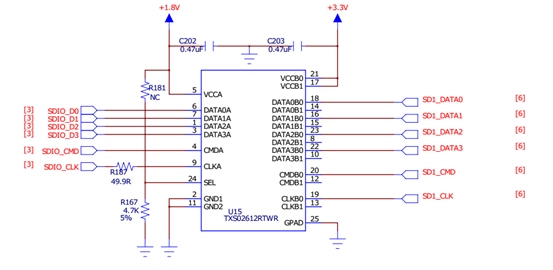

板上带有1个SD卡插槽，用于存储数据和系统启动，其电路如下图所示：
图14 SD接口电路图
表7 SD卡接口信号与FPGA管脚连接关系
| U1 FPGA Pin | Schematic Net Name | J15 and U27 SD Module Connector | |
| Pin Number | Pin Name | ||
| F13(MIO44) | SD1_DATA2 | 1 | DATA2 |
| B15(MIO45) | SD1_DATA3 | 2 | DATA3 |
| C17(MIO41) | SD1_CMD | 3 | CMD |
| D14(MIO40) | SD1_CLK | 5 | CLK |
| E12(MIO42) | SD1_DATA0 | 7 | DATA0 |
| A9(MIO43) | AD1_DATA1 | 8 | DATA1 |
| E6(MIO0) | SDIO_CD | 9 | C/D |
12 UART模块¶
UART接口由发送TX和接收RX信号构成，同时通过USB-UART的转换芯片CP2102实现与PC机的USB连接。由于连接到SoC的串口I/O引脚电平为1.8V，因而通过电平转换芯片SN74AVC2T245RSWR实现3.3V和1.8V的电平转换。具体电路如下图所示：

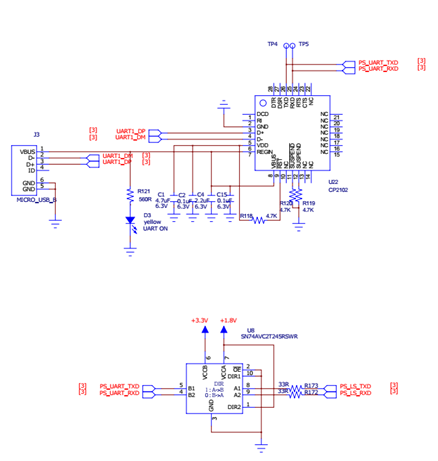

图11 UART接口电路图
表8 UART接口信号与FPGA管脚连接关系
| U1 FPGA Pin | Schematic Net Name | U8 Pin Number |
| B12(MIO48) | PS_LS_TXD | 8 |
| C12(MIO49) | PS_LS_RXD | 9 |
13 USB 2.0模块¶
板上集成一个USB 2.0的PHY芯片，该芯片与xc7z010-clg400-1内的USB 2.0 ULPI收发器构成USB host/device 以及USB OTG的功能。

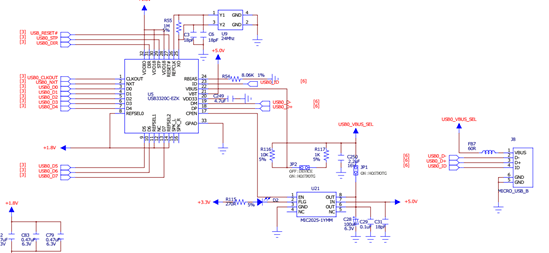

图12 USB接口电路图
表9 USB接口信号与FPGA管脚连接关系
| U1-C FPGA Pin | Schematic Net Name | U5 USB3320C | |
| Pin Number | Pin Name | ||
| A11(MIO36) | USB0_CLKOUT | 1 | CLKOUT |
| E16(MIO31) | USB0_NXT | 2 | NXT |
| A14(MIO32) | USB0_D0 | 3 | D0 |
| D15(MIO33) | USB0_D1 | 4 | D1 |
| A12(MIO34) | USB0_D2 | 5 | D2 |
| F12(MIO35) | USB0_D3 | 6 | D3 |
| C16(MIO28) | USB0_D4 | 7 | D4 |
| A10(MIO37) | USB0_D5 | 9 | D5 |
| E13(MIO38) | USB0_D6 | 10 | D6 |
| C18(MIO39) | USB0_D7 | 13 | D7 |
| D16(MIO46) | USB0_RESET# | 27 | RESET# |
| C15(MIO30) | USB0_STP | 29 | USB0_STP |
| C13(MIO29) | USB0_DIR | 31 | USB0_DIR |
14 Ethernet接口¶

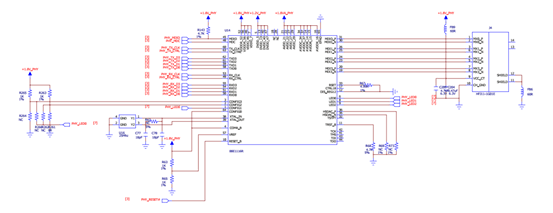

实验平台上包含一个 Mavell Alaska 的以太网PHY(88E1116R) 接口, Ultra 88E1111 是一个以太网物理层器件PHY，可以10/100/1000 Mb/s的速率运行,PHY芯片的差分输入输出数据信号和一个Halo HFJ11-1-1G01-E RJ-45的连接器相连,以此将其连接到外部的以太网络上，另一方面，PHY器件的并行数据输入输出信号和一些控制信号与FPGA连接，通过FPGA片内设计MAC层和IP层以及配套的逻辑，可以接收从PHY来的物理层数据并进行处理和传递，同时也可以将上层的数据经处理后传送到PHY器件再传送到网路上，外部提供了一个25MHz的时钟输入，在上电或复位以后接口有一个缺省的设置，这些设置也可以通过FPGA的控制逻辑来改变。下图是以太网接口的电路图。
图13 PHY接口电路图
表10 PHY接口信号与FPGA管脚连接关系
| U1 FPGA Pin | Schematic Pin Name | U14 M88E1111 | |
| Pin Number |Pin Name | |||
| A19(MIO16) | PHY_TX_CLK | 60 | TX_CLK |
| F14(MIO21) | PHY_TX_CTRL | 63 | TX_CTRL |
| B17(MIO22) | PHY_RX_CLK | 53 | RX_CLK |
| D13(MIO27) | PHY_RX_CTRL | 49 | RX_CTRL |
| A17(MIO20) | PHY_TX_D3 | 62 | TXD3 |
| D10(MIO19) | PHY_TX_D2 | 61 | TXD2 |
| B18(MIO18) | PHY_TX_D1 | 59 | TXD1 |
| E14(MIO17) | PHY_TX_D0 | 58 | TXD0 |
| PHY_LED0 | 6 | LED0 | |
| PHY_LED1 | 8 | LED1 | |
| B14(MIO47) | PHY_RESET# | 10 | RESET_B |
| C10(MIO52) | PHY_MDC | 45 | MDIO |
| C11(MIO53) | PHY_MDIO | 48 | MDC |
| PHY_LED2 | 9 | LED2 | |
| A15(MIO26) | PHY_RX_D3 | 55 | RXD3 |
| F15(MIO25) | PHY_RX_D2 | 54 | RXD2 |
| A16(MIO24) | PHY_RX_D1 | 51 | RXD1 |
| D11(MIO23) | PHY_RX_D0 | 50 | RXD0 |
15 GPIO扩展接口¶
在子板上含有两个2x6 pin GPIO扩展口，接口电路图如下图所示：

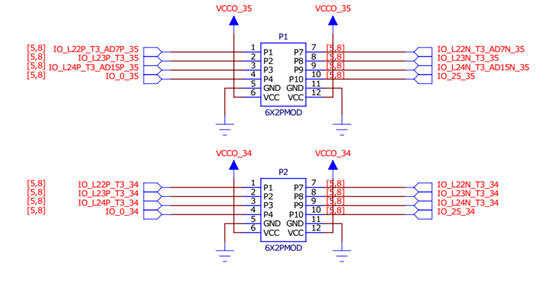

图14 PMOD接口电路图
表11 PMOD接口与FPGA接口的连接关系
| U1 FPGA Pin | Schematic Net Name | PMOD Connector Pin Number |
| L14 | IO_L22P_T3_AD7P_35 | 1(P1) |
| M14 | IP_L23P_T3_35 | 2(P1) |
| K16 | IO_L24P_T3_AD15P_35 | 3(P1) |
| G14 | IO_0_35 | 4(P1) |
| L15 | IO_L22N_T3_AD7N_35 | 7(P1) |
| M15 | IO_L23N_T3_35 | 8(P1) |
| J16 | IO_L24P_T3_AD15N_35 | 9(P1) |
| J15 | IO_25_35 | 10(P1) |
| W18 | 10_L22P_T3_34 | 1(P2) |
| N17 | IO_L23P_T3_34 | 2(P2) |
| P15 | IO_L24P_T3_34 | 3(P2) |
| R19 | IO_0_34 | 4(P2) |
| W19 | IO_L22N_T3_34 | 7(P2) |
| P18 | IO_L23N_T3_34 | 8(P2) |
| P16 | IO_L24N_T3_34 | 9(P2) |
| T19 | IO_25_34 | 10(P2) |
16 FX8 Connector模块¶

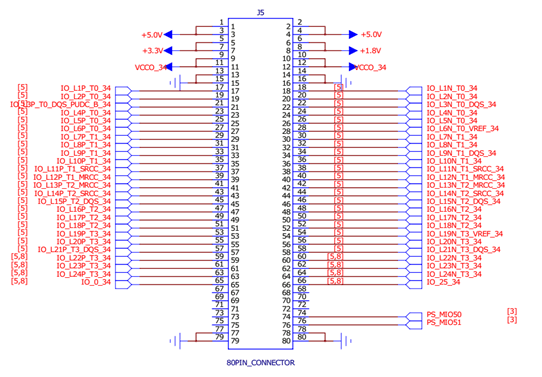

FX8扩展I/O输出的连接器电路如图所示，该模块提供了100个有效逻辑I/O口以及10个处理系统I/O口输出，其余管脚提供5.0V、3.3V以及1.8V的供电输出，用户可以通过具有FX8的外设板进行功能的扩展。

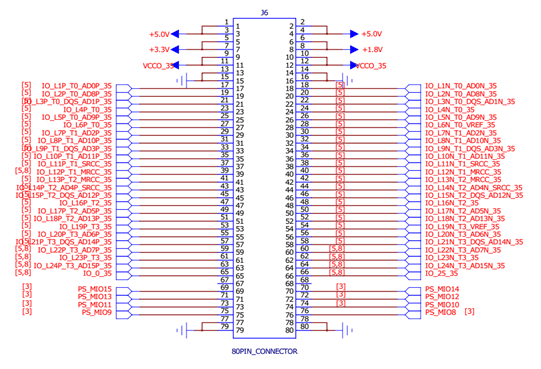

图15 FX8接口电路图
表12 FX8接口与FPGA接口的连接关系
| U1 FPGA Pin | Schematic Net Name | J5-J6 Pin Number |
| T11 | IO_L1P_T0_34 | 17(J5) |
| T10 | IO_L1N_T0_34 | 18(J5) |
| T12 | IO_L2P_T0_34 | 19(J5) |
| U12 | IO_L2N_T0_34 | 20(J5) |
| U13 | IO_L3P_T0_DQS_PUDC_B_34 | 21(J5) |
| V13 | IO_L3N_T0_DQS_PUDC_B_34 | 22(J5) |
| V12 | IO_L4P_T0_34 | 23(J5) |
| W13 | IO_L4N_TO_34 | 24(J5) |
| T14 | IO_L5P_TO_34 | 25(J5) |
| T15 | IO_L5N_TO_34 | 26(J5) |
| P14 | IO_L6P_TO_34 | 27(J5) |
| R14 | IO_L6N_TO_34 | 28(J5) |
| Y16 | IO_L7P_T1_34 | 29(J5) |
| Y17 | IO_L7N_T1_34 | 30(J5) |
| W14 | IO_L8P_T1_34 | 31(J5) |
| Y14 | IO_L8N_T1_34 | 32(J5) |
| T16 | IO_L9P_T1_34 | 33(J5) |
| U17 | IO_L9N_T1_34 | 34(J5) |
| V15 | IO_L10P_T1_34 | 35(J5) |
| W15 | IO_L10N_T1_34 | 36(J5) |
| U14 | IO_L11P_T1_SRCC_34 | 37(J5) |
| U15 | IO_L11N_T1_SRCC_34 | 38(J5) |
| U18 | IO_L12P_T1_MRCC_34 | 39(J5) |
| U19 | IO_L12N_T1_MRCC_34 | 40(J5) |
| N18 | IO_L13P_T2_MRCC_34 | 41(J5) |
| P19 | IO_L13N_T2_MRCC_34 | 42(J5) |
| N20 | IO_L14P_T2_SRCC_34 | 43(J5) |
| P20 | IO_L14N_T2_SRCC_34 | 44(J5) |
| T20 | IO_L15P_T2_DQS_34 | 45(J5) |
| U20 | IO_L15N_T2_DQS_34 | 46(J5) |
| V20 | IO_L16P_T2_34 | 47(J5) |
| W20 | IO_L16N_T2_34 | 48(J5) |
| Y18 | IO_L17P_T2_34 | 49(J5) |
| Y19 | IO_L17N_T2_34 | 50(J5) |
| V16 | IO_L18P_T2_34 | 51(J5) |
| W16 | IO_L18N_T2_34 | 52(J5) |
| R16 | IO_L19P_T3_34 | 53(J5) |
| R17 | IO_L19N_T3_34 | 54(J5) |
| T17 | IO_L20P_T3_34 | 55(J5) |
| R18 | IO_L20N_T3_34 | 56(J5) |
| V17 | IO_L21P_T3_DQS_34 | 57(J5) |
| V18 | IO_L21N_T3_DQS_34 | 58(J5) |
| W18 | IO_L22P_T3_34 | 59(J5) |
| W19 | IO_L22N_T3_34 | 60(J5) |
| N17 | IO_L23P_T3_34 | 61(J5) |
| P18 | IO_L23N_T3_34 | 62(J5) |
| P15 | IO_L24P_T3_34 | 63(J5) |
| P16 | IO_L24N_T3_34 | 64(J5) |
| R19 | IO_0_34 | 65(J5) |
| T19 | IO_25_34 | 66(J5) |
| B13 | PS_MIO50 | 74(J5) |
| B9 | PS_MIO51 | 76(J5) |
| C20 | IO_L1P_T0_ADDP_35 | 17(J6) |
| B20 | IO_L1N_T0_ADDP_35 | 18(J6) |
| B19 | IO_L2P_T0_AD8P_35 | 19(J6) |
| A20 | IO_L2N_T0_AD8N_35 | 20(J6) |
| E17 | IO_L3P_T0_DQS_AD1P_35 | 21(J6) |
| D18 | IO_L3N_T0_DQS_AD1N_35 | 22(J6) |
| D19 | IO_L4P_T0_35 | 23(J6) |
| D20 | IO_L4N_T0_35 | 24(J6) |
| E18 | IO_L5P_T0_AD9P_35 | 25(J6) |
| E19 | IO_L5N_TO_AD9N_35 | 26(J6) |
| F16 | IO_L6P_T0_35 | 27(J6) |
| F17 | IO_L6N_T0_35 | 28(J6) |
| M19 | IO_L7P_T1_AD2P_35 | 29(J6) |
| M20 | IO_L7N_T1_AD2N_35 | 30(J6) |
| M17 | IO_L18P_T1_AD10P_35 | 31(J6) |
| M18 | IO_L18N_T1_AD10P_35 | 32(J6) |
| L19 | IO_L9P_T1_DQS_AD3P_35 | 33(J6) |
| L20 | IO_L9NT1_DQS_AD3N_35 | 34(J6) |
| K19 | IO_L10P_T1_AD11P_35 | 35(J6) |
| J19 | IO_L10N_T1_AD11N_35 | 36(J6) |
| L16 | IO_L11P_T1_SRCC_35 | 37(J6) |
| L17 | IO_L11N_T1_SRCC_35 | 38(J6) |
| K17 | IO_L2P_T1_MRCC_35 | 39(J6) |
| K18 | IO_L2N_T1_MRCC_35 | 40(J6) |
| H16 | IO_L13P_T2_MRCC_35 | 41(J6) |
| H17 | IO_L13N_T2_MRCC_35 | 42(J6) |
| J18 | IO_L14P_T2_AD4P_SRCC_35 | 43(J6) |
| H18 | IO_L14N_T2_AD4N_SRCC_35 | 44(J6) |
| F19 | IO_L15P_T2_DQS_AD12P_35 | 45(J6) |
| F20 | IO_L15N_T2_DQS_AD12N_35 | 46(J6) |
| G17 | IO_L16P_T2_35 | 47(J6) |
| G18 | IO_L16N_T2_35 | 48(J6) |
| J20 | IO_L17P_T2_AD5P_35 | 49(J6) |
| H20 | IO_L17N_T2_AD5N_35 | 50(J6) |
| G19 | IO_L18P_T2_AD13P_35 | 51(J6) |
| G20 | IO_L18N_T2_AD13N_35 | 52(J6) |
| H15 | IO_L19P_T3_35 | 53(J6) |
| G15 | IO_L19N_T3_35 | 54(J6) |
| K14 | IO_L20P_T3_AD6P_35 | 55(J6) |
| J14 | IO_L20N_T3_AD6N_35 | 56(J6) |
| N15 | IO_L21P_T3_DQS_AD14P_35 | 57(J6) |
| N16 | IO_L21N_T3_DQS_AD14N_35 | 58(J6) |
| L14 | IO_L22P_T3_AD7P_35 | 59(J6) |
| L15 | IO_L22N_T3_AD7N_35 | 60(J6) |
| M14 | IO_L23P_T3_35 | 61(J6) |
| M15 | IO_L23N_T3_35 | 62(J6) |
| K16 | IO_L24P_T3_AD15P_35 | 63(J6) |
| J16 | IO_L24N_T3_AD15N_35 | 64(J6) |
| G14 | IO_0_35 | 65(J6) |
| J15 | IO_25_35 | 66(J6) |
| C8 | PS_MIO15 | 69(J6) |
| C5 | PS_MIO14 | 70(J6) |
| E8 | PS_MIO13 | 71(J6) |
| D9 | PS_MIO12 | 72(J6) |
| C6 | PS_MIO11 | 73(J6) |
| E9 | PS_MIO10 | 74(J6) |
| B5 | PS_MIO9 | 75(J6) |
| D5 | PS_MIO8 | 76(J6) |
17 EES353（底板）¶
17.1 概述¶

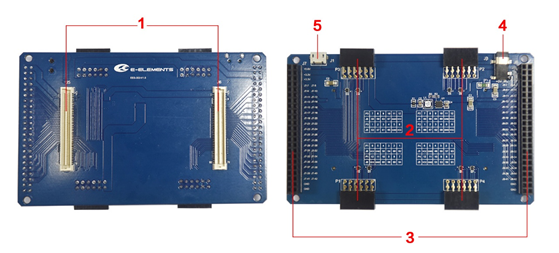

EES-353是依元素科技研制的可兼容基于A7的核心板EES-303的底板。该底板具有4个PMOD接口，2组2×23p的双排母接口用于IO功能扩展。产品外观如下图所示。
对应的各功能接插件如下表所示：
| 编号 | 描述 | 位号 |
| 1 | 2个FX8接插件 | J5、J6 |
| 2 | 4个PMOD接口 | P1、P2、P3、P4 |
| 3 | 2个2x23p的排母 | J7、J8 |
| 4 | DC电源输入接口 | J3 |
| 5 | microUSB接口供电 | J1 |

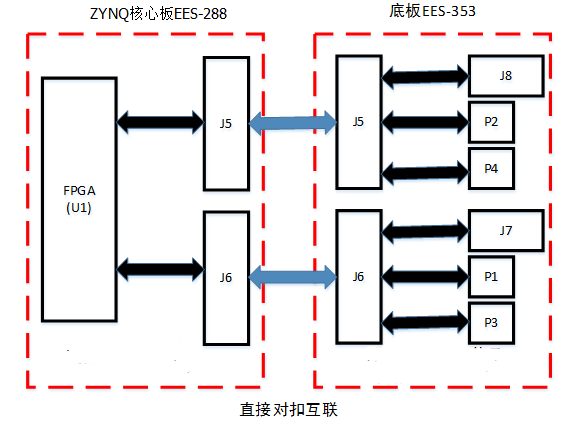

EES353和EES288配合使用示意图如下图所示：
17.2 注意事项¶
在EES-353的使用过程中，要特别注意以下几点：
- 工作电压不超过5V，以免烧坏；
- Fx8、PMOD等所有接插件的部分PIN脚为电源和GND，使用时应避免短路造成核心板损坏。
- J1的microUSB可用于供电，不可用于USB信号传输。
17.3 与ZYNQ核心板互联时管脚信号对应连接关系¶
17.4 底板EES353的内部接口映射关系表¶
| EES-353的J5 | EES-353的J6 | ||||||
| 序号 | 信号名 | 序号 | 信号名 | 信号 | 信号名 | 信号 | 信号名 |
| 1 | 5.0V | 2 | 5.0V | 1 | 5.0V | 2 | 5.0V |
| 3 | 5.0V | 4 | 5.0V | 3 | 5.0V | 4 | 5.0V |
| 5 | 3.3V | 6 | NC | 5 | 3.3V | 6 | NC |
| 7 | 3.3V | 8 | NC | 7 | 3.3V | 8 | NC |
| 9 | NC | 10 | NC | 9 | NC | 10 | NC |
| 11 | NC | 12 | NC | 11 | NC | 12 | NC |
| 13 | GND | 14 | GND | 13 | GND | 14 | GND |
| 15 | GND | 16 | GND | 15 | GND | 16 | GND |
| 17 | J8-7 | 18 | J8-8 | 17 | J7-7 | 18 | J7-8 |
| 19 | J8-9 | 20 | J8-10 | 19 | J7-9 | 20 | J7-10 |
| 21 | J8-11 | 22 | J8-12 | 21 | J7-11 | 22 | J7-12 |
| 23 | J8-13 | 24 | J8-14 | 23 | J7-13 | 24 | J7-14 |
| 25 | J8-15 | 26 | J8-16 | 25 | J7-15 | 26 | J7-16 |
| 27 | J8-17 | 28 | J8-18 | 27 | J7-17 | 28 | J7-18 |
| 29 | J8-19 | 30 | J8-20 | 29 | J7-19 | 30 | J7-20 |
| 31 | J8-21 | 32 | J8-22 | 31 | J7-21 | 32 | J7-22 |
| 33 | J8-23 | 34 | J8-24 | 33 | J7-23 | 34 | J7-24 |
| 35 | J8-25 | 36 | J8-26 | 35 | J7-25 | 36 | J7-26 |
| 37 | J8-27 | 38 | J8-28 | 37 | J7-27 | 38 | J7-28 |
| 39 | J8-29 | 40 | J8-30 | 39 | J7-29 | 40 | J7-30 |
| 41 | J8-35 | 42 | J8-31 | 41 | J7-31 | 42 | J7-32 |
| 43 | J8-37 | 44 | J8-32 | 43 | J7-33 | 44 | J7-34 |
| 45 | J8-39 | 46 | J8-33 | 45 | J7-35 | 46 | J7-36 |
| 47 | J8-41 | 48 | J8-34 | 47 | J7-37 | 48 | J7-38 |
| 49 | P4-4 | 50 | J8-36 | 49 | J7-39 | 50 | J7-40 |
| 51 | P4-10 | 52 | J8-38 | 51 | J7-41 | 52 | J7-42 |
| 53 | P4-9 | 54 | J8-40 | 53 | P3-1 | 54 | P1-3 |
| 55 | P4-3 | 56 | J8-42 | 55 | P3-7 | 56 | P1-9 |
| 57 | P4-2 | 58 | P2-4 | 57 | P3-2 | 58 | P1-4 |
| 59 | P4-8 | 60 | P2-10 | 59 | P3-8 | 60 | P1-10 |
| 61 | P4-7 | 62 | P2-3 | 61 | P3-3 | 62 | P1-1 |
| 63 | P4-1 | 64 | P2-9 | 63 | P3-9 | 64 | P1-7 |
| 65 | P2-7 | 66 | P2-1 | 65 | P3-4 | 66 | P1-2 |
| 67 | P2-2 | 68 | NC | 67 | P3-10 | 68 | NC |
| 69 | P2-8 | 70 | NC | 69 | P1-8 | 70 | NC |
| 71 | NC | 72 | NC | 71 | NC | 72 | NC |
| 73 | NC | 74 | NC | 73 | NC | 74 | NC |
| 75 | NC | 76 | NC | 75 | NC | 76 | NC |
| 77 | GND | 78 | GND | 77 | GND | 78 | GND |
| 79 | GND | 80 | GND | 79 | GND | 80 | GND |
18 资料¶
EES288资料包链接： https://pan.baidu.com/s/1dEECEK5
